Aumente su productividad y eficiencia en los procesos de transmisión de potencia.
Certificados bajo norma ISO 9001
acople-max-dinamic-coupling
couplings-max-dynamic-omega
Descripción

Características:

  1. Protección para los equipos rotativos contra torsión, impacto y abrasión.
  2. Muy simple de reemplazar y mantener sin usar ningún aceite o grasa.
  3. Muy simple de reemplazar el elastómero sin separar el motor y la máquina o conexión del equipo movido debido a su estructura simple.
  4. Posiblidad de conexión de dos formas diferentes de ensamble con las mismas manzanas.
  5. El poliuretano usado tiene buena resistencia al agua y a algunos productos químicos. Hay tres versiones: Estándar (anaranjado), HS* (azul) específicamente diseñado para condiciones superiores de calor y humedad, HT* (rojo) para alto torque (30% superior al estándar) y rigidez torsional (45% superior al estándar).
  6. Elasticidad altamente flexible en operación.
  7. Versión con espaciador disponible*
  8. Silencioso

(*) son importados bajo pedido.


Aplicaciones:
  • Agitadores
  • Sopladores
  • Compresores
  • Bandas transportadoras
  • Grúas y polipastos
  • Elevadores
  • Ventiladores
  • Generadores
  • Bombas

Referencias:






Tipos de industrias:

  • Cervecerías y destiladoras
  • Industria alimenticia
  • Industria de la madera
  • Pulpa y papel
  • Industria del caucho
  • Industria del acero
  • Industria textil
  • Industria de agregados y cementeras
  • Entre otras...

Ventajas del producto
  • Excelente resistencia a la abrasión
  • Adhesivo fuerte
  • Alta resistencia a la tensión
  • Excelente impermeabilidad al agua y la abrasión
  • Excelente Resistencia a los disolventes
  • Hay tres versiones: Estándar (anaranjado), HS* (azul) específicamente diseñado para condiciones superiores de calor y humedad, HT* (rojo) para alto torque (30% superior al estándar) y rigidez torsional (45% superior al estándar).

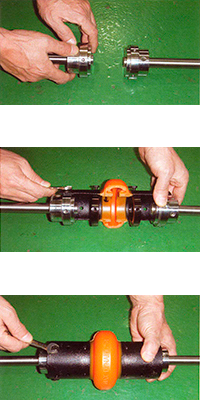

Instrucciones de instalación

Paso 1:

  1. Inspeccionar ambos ejes (conductor & conducido) y los ajueros y confirme que están limpios, sin partículas o rebabas.
  2. Asegúrese que las cuñas ajustan en los ejes y manzanas apropiadamente.
  3. Instale ambas manzanas a los ejes, pero asegure solo una, mientras que la otra debe estar suelta para ajustar el mínimo espacio posible.
  4. En caso de ser instalado con manguitos cónicos, siga las instrucciones del fabricante.
  5. e la manzana tiene un ajuste muy estrecho, recomendamos calentar la manzana con agua, baño de aceite o con resistencia y luego de calentar, inmediatamente posicionarlo sobre el eje.
  6. Tenga cuidado que el calor remanente puede causar distorsiones en el elastómer
Paso 2:
  1. Coloque una de las mitades del elastómero sobre las manzanas y asegúrelo con los tornillos suministrados.
  2. El elastómero instalado posicionará la otra manzana. Es importante que ajuste los tornillos apropiadamentes.
  3. Para instrucciones de cómo ajustar apropiadamente los tornillos, ver tabla 1 en las instrucciones de instalación. (encuentrela en el catálogo)
  4. Ahora asegure la otra manzana en el eje.
Paso 3:
  1. Instale la otra mitad del elastómero
  2. Ajuste todos los tornillos según las recomendaciones de torque en la tabla 1 de instalación (encuentrela en el catálogo).


* Las imágenes muestran la instalación con un acople con espaciador; el mismo procedimiento aplica para las versiones estándar, HT y HS.
Recomendación:
Si los agujeros de los elastómeros no coinciden con los de las manzanas apropiadamente debido a la desalineación del equipo, favor rotar los ejes hasta que pueda instalar cada tornillos. Para las versiones de tamaños mas grandes, primero instale el tornillo del agujero central del elastómero.
